安裝前的準備
在安裝之前，請檢查渦街流量計的包裝是否完好，以及渦街流量計的型號和位置編號是否與所需的儀器一致。
選擇安裝地點
1.盡管渦街流量計設計為在惡劣條件下工作，但為了長時間保持其準確性和穩定性，在選擇安裝地點時應考慮以下因素：
①環境溫度
應避免在現場溫度高和溫度變化大的地方安裝渦街流量計。生產設備產生熱輻射時，應采取隔熱和通風措施。當變送器外殼溫度超過85℃時，會導致儀器異常工作。通過現場顯示，環境溫度不能超過-20〜+ 60℃，以免顯示異常的液晶甚至造成永久性損壞。
②大氣條件
避免將流量計安裝在腐蝕性氣體和長期潮濕的環境中。如果僅安裝在這樣的環境中，則應在訂貨時注明。必須提供通風措施。
機械振動或沖擊
盡管抗振型渦街流量計具有很強的抑制振動干擾的能力，但仍應選擇振動或沖擊小的地方，以避免振動強度超出渦街流量計的承受范圍。弱振動干擾有助于實現較低的測量下限。
（4）注意工藝管線和安裝方式。流量計前后的直管段長度應滿足“直管段的最低要求”，且直管段的內徑不得小于流量計的內徑。在安裝過程中，流量計的中心應與管道的中心一致。

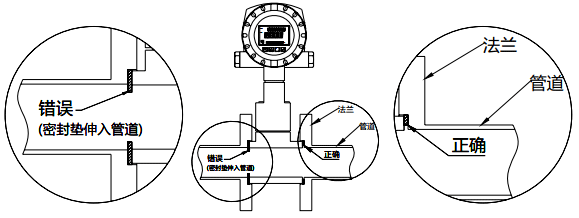

安裝注意事項：渦街流量計兩側的密封墊圈不應伸入管道中，以免引起不可預期的波動和指示值誤差。
2.法蘭的連接螺栓應擰緊。
3.管道連接處無泄漏；施加的壓力不得超過規定的最大工作壓力。
4.零件受壓時，不要松開法蘭的密封緊固螺栓。
5，為保證渦街流量計的檢測精度，必須將渦街流量計安裝在直管段上，并且必須保證上，下游直管段的長度足夠，以形成流量計要求的流場分布。當直管的總長度不足時，上游直管段的長度被優先考慮。有關詳細信息，請參見下圖。

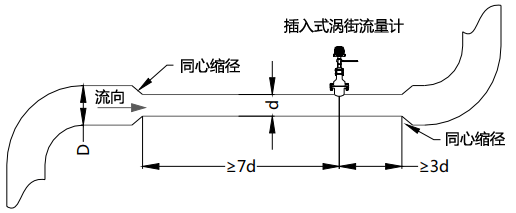

一，收縮管

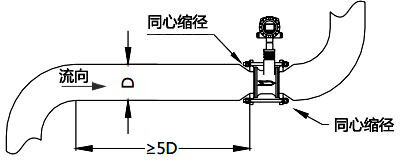

流量計建議使用同心收縮管：僅考慮上游的主要直管長度（包括大管和變徑管）分別大于5D（法蘭或夾緊渦街流量計），7D（插入式渦街流量計）。

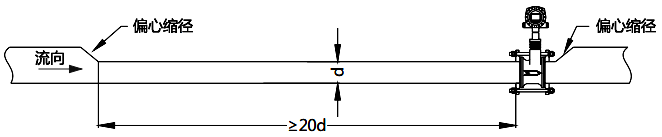

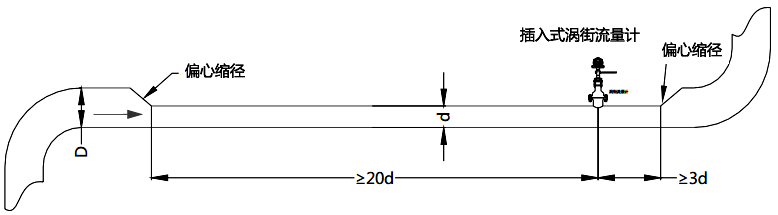

不建議偏心收縮，因?yàn)檫@會導致嚴格的直管長度要求：確?？s徑管的渦流流量計安裝至少具有20d的直管長度。
說明：D是大管的內徑； D是小管的內徑

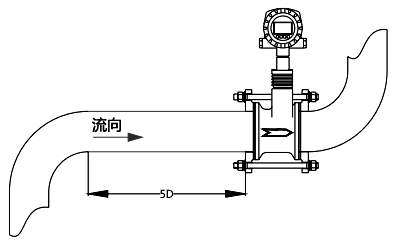

B，彎

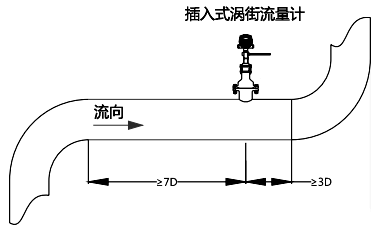

對于采用法蘭安裝或夾緊安裝的渦街流量計，當渦街流量計安裝在彎管下游時，應保證渦街流量計上游直管段的長度不小于5D。 下游無考慮； 對于插入式渦旋流量計，應有一個直管段，其上游長度不小于7D。 下游不得少于3D直管段。

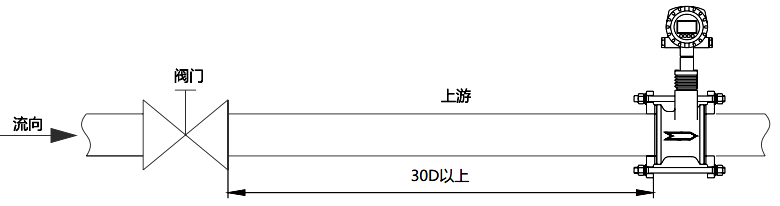

C.閥門位置和直管長度
渦街流量計上游的非流線型擋板會產生渦流并嚴重影響流場，因此必須通過長度超過30D的直管或流量調節器來恢復流場所要求的流場分布。渦街流量計。常見的阻隔層包括孔板，熱敏電阻和熱電偶。插入結構中的取壓裝置的作用類似于閥門。但是，安裝在渦街流量計上游的小打開閥有助于吸收流體傳輸脈動。

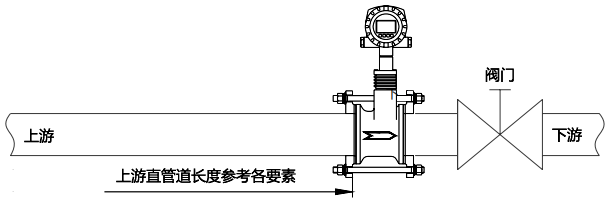

A.對于直徑為DN80或更高的旋渦流量計，技承儀表建議將旋渦流量計安裝在調節閥的上游。渦街流量計上游上游直管段的長度取決于上游管道條件（例如收縮管，彎曲管等，請參見上面的描述）。不在下游。
B.對于直徑為DN80或以下的渦街流量計，為減少流量脈動，技承儀器建議將渦街流量計安裝在調節閥的下游，并且必須有一個直管段，且其直管段之間的長度應大于30D。 他們。
D.解決脈動流
A.脈動流的影響

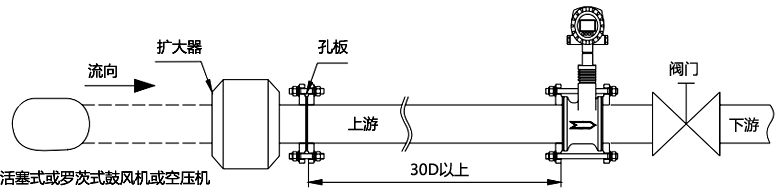

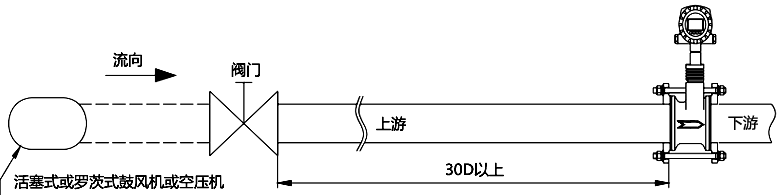

在使用活塞或羅茨鼓風機或空氣壓縮機的氣體管線中，或在使用活塞或羅茨泵的高壓液體管線中，可能會發生脈動流。 因此，可以在渦街流量計的上游安裝脈動流量衰減器，例如整流器或擴展部分（擴展器）。 也可以將閥安裝在渦街流量計的上游，但是需要更長的上游直管段。
B，活塞式或柱塞式泵
能量存儲裝置安裝在渦街流量計的上游，節流板或閥安裝在下游以減少液體振動。
6.渦街流量計可以垂直，水平或從任何其他角度安裝。 但是，在測量濕氣，易凝性氣體，高溫介質和液體時，必須根據實際情況確定合理的安裝方法，以確保管道中的流體為單相流，并防止其他情況的發生。 干擾和超限使用。 請參考下面的圖片了解詳細信息

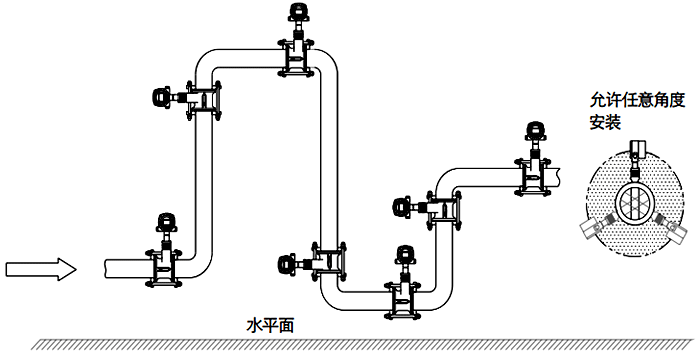

（1）用于常溫和干燥氣體流量檢測的渦街流量計的安裝位置
它可以在管道的任何方向上安裝，并可以在360°的整個范圍內安裝。

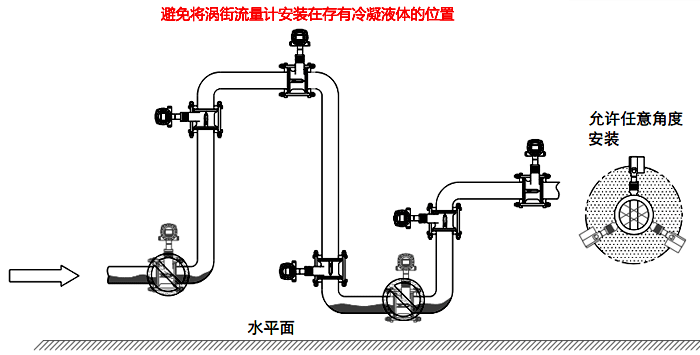

（2）渦街流量計裝置，用于常溫冷凝水和濕氣流量的測量和檢測
建議將儀表安裝在較高的位置上的垂直接地管或水平管中，以免受到冷凝液的干擾。

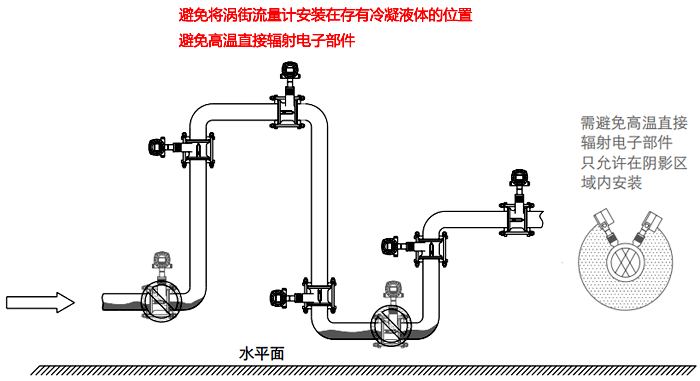

（3）用于蒸汽等高溫氣體流量檢測的渦街流量計裝置
建議將渦街流量計安裝在地面管或水平管的較高位置。 當將渦街流量計安裝在水平管道中時，只能將其安裝在與垂直地面方向相距±30°的位置，以減少管道對電子電路的高溫輻射。

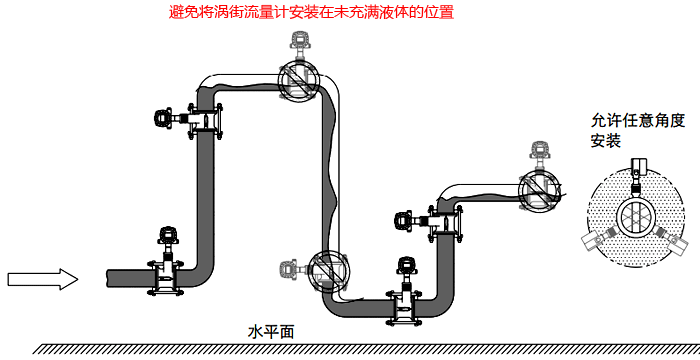

建議將其安裝在上升管或水平管的較低位置，以確保滿液位并避免兩相流。 同時允許全方位360°安裝。

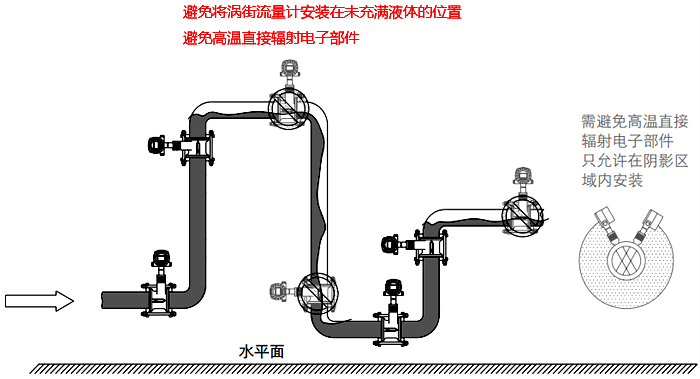

⑤高溫液體流量檢測渦街流量計的安裝
建議將儀表安裝在上升管或水平管中的較低位置，以確保管中充滿液體并避免發生兩相流。 當將渦街流量計安裝在水平管道中時，只能將其安裝在離垂直地面方向±30°的位置，以減少管道對電子電路的高溫輻射。

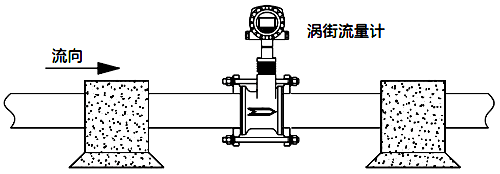

7.雖然抗振渦街流量計具有很強的抗干擾能力，但安裝時仍應選擇振動或沖擊小的地方，以免振動強度超出渦街流量計的承受范圍（振動加速度≤20m/ s2，連續振動頻率在10Hz-110Hz之間）。 如果振動過大，則應考慮采取加強和減振等措施。

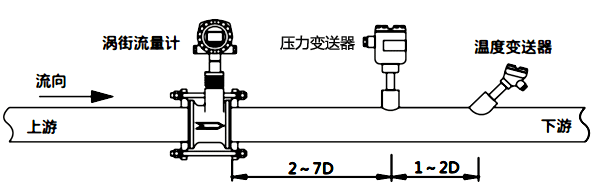

8，壓力檢測和溫度檢測應在渦街流量計的下游設置。 當需要壓力測量時，應將壓力孔設置在渦街流量計下游2D-7D處。 當需要溫度測量時，請將溫度傳感器設置在遠離測量點的壓力點下游1d-2d之間。 有關詳細信息，請參見下圖。
安裝步驟
有關渦街流量計的安裝步驟，請參閱流量計的安裝分解圖和外部尺寸圖。
1.切下與渦街流量計主體長度有關的一段管道。請參閱儀表的外形尺寸表和相關的法蘭標準以了解切割長度。
2，管道切割的斷裂修整：去除毛刺和上光劑，使正確的西服，對接法蘭。
注意：必須消除毛刺，焊痕，焊渣或墊片伸入管道內壁，直接造成管道直管段的損失。否則，將導致無法接受的測量錯誤。流量計的口徑越小，效果越強。
3.應仔細調整焊接法蘭，以確保法蘭的端面垂直于過程管道的軸線，并且法蘭與過程管道同心。
注意：除了渦街流量計的主體可以直接與管道焊接的產品外，絕對不允許將法蘭與渦街流量計連接并直接與工藝管道焊接。由于在連續完全焊接過程中產生的高溫，傳感器中的壓電晶體將永久失去其壓電能力，從而使傳感器完全報廢！
4.確認渦街流量計的流向標識與流體的流向一致。法蘭，墊片，流量計，與螺栓同心夾緊，連接成一體。
5.對角擰緊螺母，最后依次擰緊螺母，以確保在每個螺釘和平行的密封接頭表面上施加均勻的力，以確保可靠的密封。
6.完成電纜連接。
絕熱
當輸送高溫或低溫流體的管道被隔熱材料覆蓋時，請勿用隔熱材料包裹渦街流量計的散熱器。
清潔管

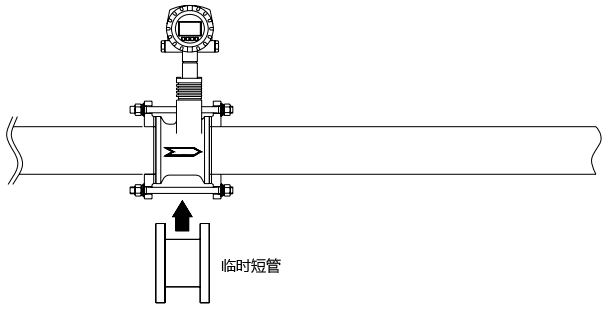

在操作前，應進行清潔和吹掃以清除新安裝的管道或維修過的管道中的銹，水垢和污泥。 在清潔過程中，流體應流過旁通管，以免損壞旋渦流量計。 如果沒有旁通管，則應臨時安裝一條短管代替渦街流量計。
