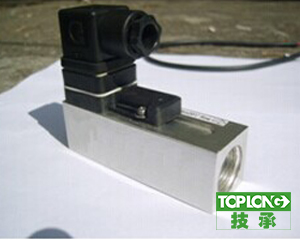

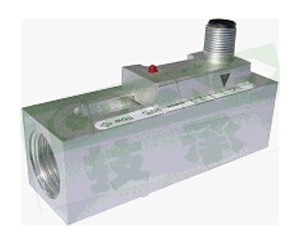

活塞式流量開關-3116型

簡介：原理結構 在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢?cè)O(shè)備
獲取優惠價格

　　活塞式流量開關-3116型原理結構

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可選。

　　活塞式流量開關-3116型主要特點

極小的壓力損失,良好的重復性,抗污能力,機械部分與電子部分完全隔離,設定精度更加精確，帶有開關設定刻度表，易設定用戶，無須在現場設定，LED顯示開關動作狀態

　　活塞式流量開關-3116型產品應用

氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調.

活塞式流量開關-3116型性能參數

設定范圍:						詳見參數表
精確度:						±5%總量程
遲滯:						視開關點而定，最小0.5L/Min
開關設定刻度:						介質為水,溫度20℃,水平安裝狀態進行標定的安裝位置,介質和溫度變化會對開關值略有影響。

LED顯示:						直流配電有LED顯示開關狀態，交流無LED顯示
接線方式：						M12 接插頭&赫斯曼連接
輸出:						干簧開關 , 容量 24VDC / 250VAC ,100mA
耐壓:						50bar(鋁型) 200bar（不銹鋼）
平均壓力損失:						0.3bar(在25L/min)
回差:						和開關值有關，最小0.5L/min
介質溫度:						0-100℃/0-160℃（高溫選擇）
防護等級：						IP65
工程塑料材質：						外殼: POM工程塑料
						柱塞: POM工程塑料
						彈簧: 316L不銹鋼 SUS1.4310
						密封: NBR
						磁體: 鋇
陽極氧化鋁材質：						外殼: 陽極氧化鋁
						柱塞: POM工程塑料
						彈簧: 316L不銹鋼 SUS1.4310
						密封: NBR
						磁體: 鋇
不銹鋼材質：						外殼: 304不銹鋼
						柱塞: POM工程塑料
						彈簧: 316L不銹鋼 SUS1.4310
						密封: NBR
						磁體: 鋇

活塞式流量開關-3116型參數表

陽極氧化鋁（不銹鋼）	型號	耐壓	最大流量	可變量程	G	L	H	B	X	重量
		公斤	L/min(水)	L/min(水)	mm	mm	mm	mm	mm	公斤
	3116-008...A(k)010…	最大200公斤	40	0.6(0.1)..8(7)	G1/4	93	36	30	12	0.22(0.53)
	3116-010...A(k)010…			0.6(0.1)..8(7)	G3/8				15	0.20(0.51)
	3116-015...A(k)010…			0.6(0.1)..8(7)	G1/2					0.18(0.48)
	3116-020…A(k)010…			0.6(0.1)..8(7)	G3/4	105		35		0.23(0.65)
	3116-025...A(k)010…			0.6(0.1)..8(7)	G1	105		40		0.32(0.82)
	3116-008...A(k)015…			1(0.5)…15(13)	G1/4	93		30	12	0.22(0.53)
	3116-010...A(k)015…			1(0.5)…15(13)	G3/8				15	0.20(0.51)
	3116-015...A(k)015…			1(0.5)…15(13)	G1/2					0.18(0.48)
	3116-020…A(k)015…			1(0.5)…15(13)	G3/4	105		35		0.23(0.65)
	3116-025...A(k)015…			1(0.5)…15(13)	G1	105		40		0.32(0.82)
	3116-015...A(k)028…			2(0.8)…28(25)	G1/2	93		30		0.18(0.48)
	3116-020…A(k)028…		80	2(0.8)…28(25)	G3/4	105		35		0.23(0.65)
	3116-025...A(k)028…			2(0.8)…28(25)	G1			40		0.32(0.82)
	3116-020…A(k)060…		120	27(21)…70(66)	G3/4			35		0.23(0.65)
	3116-025...A(k)060…			27(21)…70(66)	G1			40		0.32(0.82)

　　注:1.以上括號內參數為復位點，括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過大)參考動作點參數。

　　2.以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的.

　　3.上表壓力為304不銹鋼材質下耐壓等級.另有耐壓50bar、20bar可選。

參數表

適用管徑
08		螺紋接口 G1/4
10		螺紋接口 G3/8
15		螺紋接口 G1/2
20		螺紋接口 G3/4
25		螺紋接口 G1
連接方式
F		內螺紋 (母接頭)
配電明細
D		直流配電24V±20%DC
W		交流配電230V±15%AC
材質描述
P		POM加強塑料過液本體
L		陽極氧化鋁過液本體
G		304不銹鋼過液本體
報警設定區間
008		設定范圍：0.6…8L/min （下線報警0.1…7L/min）
015		設定范圍：1…15L/min
028		設定范圍：2…28L/min
070		設定范圍：27…70L/min
電氣連接方式
M		M12接插頭
H		赫斯曼接頭
OEM定制
/		無定制內容常規出貨
A		無銘牌光版定制產品
B		指定銘牌指定商標產品
